ສໍາເລັດການມອບຫມາຍທີ່ Shandong Hongzhitai ເຕັກໂນໂລຊີພະລັງງານໃຫມ່, Xintai

1. ສໍາເລັດການມອບຫມາຍ

ການຕິດຕັ້ງ switchgear ຢູ່ Shandong Hongzhitai New Energy Technology Co., Ltd. ໃນ Xintai, Shandong, ໄດ້ສໍາເລັດການມອບຫມາຍ.

ການມອບຫມາຍແມ່ນຂັ້ນຕອນທີ່ອຸປະກອນຢຸດເຊົາເປັນການຕິດຕັ້ງແລະເລີ່ມຕົ້ນເປັນລະບົບການເຮັດວຽກ. ທຸກໆວົງຈອນຖືກຕິດຕາມກັບຮູບແຕ້ມຂອງມັນ, ທຸກໆອຸປະກອນປ້ອງກັນຖືກຕັ້ງແລະພິສູດ, ແລະທຸກໆ interlock, ສັນຍານແລະການຊີ້ບອກແມ່ນຢືນຢັນເພື່ອບອກຄວາມຈິງກ່ຽວກັບອຸປະກອນທີ່ຢູ່ເບື້ອງຫລັງຂອງມັນ.

ພຽງແຕ່ເມື່ອສິ່ງທັງ ໝົດ ນີ້ ສຳ ເລັດແລ້ວຫ້ອງໃນຮູບຖ່າຍເຫຼົ່ານີ້ກາຍເປັນສະຖານີຍ່ອຍແທນທີ່ຈະເປັນຕູ້ແຖວ.

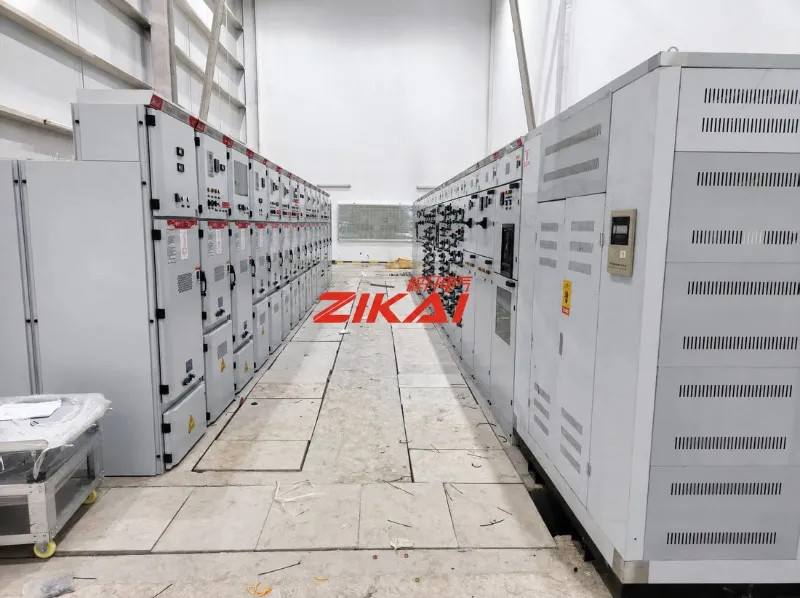

ຮູບທີ 01  ຫ້ອງສະຫຼັບເກຍແຮງດັນກາງຢູ່ສະຖານທີ່ Xintai, ໂດຍມີແຜງ KYN28A-12 ວາງອອກເປັນສອງແຖວທີ່ຫັນໜ້າເຂົ້າກັນຂ້າມທາງຍ່າງ.

2. ສິ່ງທີ່ຖືກຕິດຕັ້ງ: KYN28A-12 Metal-Clad Switchgear

ອຸປະກອນຕົ້ນຕໍແມ່ນ KYN28A-12 switchgear ຖອນໄດ້ໂລຫະ-clad: indoor, ສາມໄລຍະ, 50 Hz, ສ້າງຂຶ້ນສໍາລັບລະບົບ busbar ດຽວແລະ busbar sectionalised ຈາກ 3.6 kV ກັບ 12 kV.

ຫນ້າທີ່ຂອງມັນແມ່ນການຮັບແລະແຈກຢາຍພະລັງງານໄຟຟ້າແລະຄວບຄຸມ, ປົກປ້ອງແລະຕິດຕາມວົງຈອນທີ່ເຊື່ອມຕໍ່ກັບມັນ - ເຊິ່ງເຮັດໃຫ້ມັນເປັນຈຸດທີ່ການສະຫນອງຂາເຂົ້າ, ເຄື່ອງປ້ອນຂາອອກ, ການວັດແທກແລະການປ້ອງກັນທັງຫມົດຢູ່ໃນຫ້ອງດຽວ.

ການຈັດວາງແມ່ນສາມາດອ່ານໄດ້ຢູ່ດ້ານໜ້າຂອງກະດານ. ຫົວຫນ້າການແລ່ນປະຕິບັດກະດານແຍກຂາເຂົ້າສໍາລັບພາກ busbar ທໍາອິດແລະກະດານຂາເຂົ້າສໍາລັບທີສອງ, ປະຕິບັດຕາມໂດຍແຜງວົງຈອນ breaker ທີ່ມີ 630 A rating ຫມາຍຢູ່ດ້ານຫນ້າ.

ແຕ່ລະແຜງຖືກລະບຸດ້ວຍຕົວເລກ — G01, G02 ແລະຕໍ່ໄປ — ຄຽງຄູ່ກັບການລະບຸຕົວຕົນທີ່ມີລະຫັດ QR, ແຜນວາດແຖວດຽວ ແລະຄຳເຕືອນຄວາມປອດໄພ.

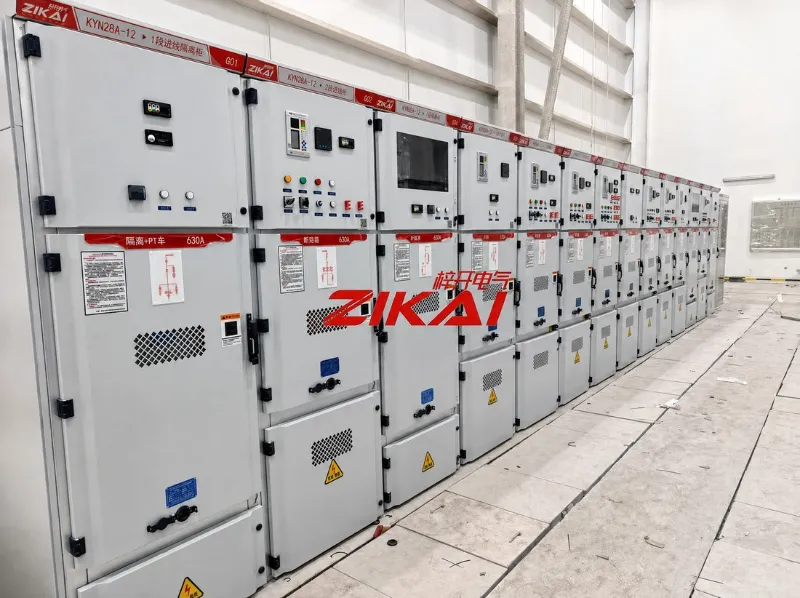

ຮູບທີ 02  ແຜງ KYN28A-12. ໝາຍເລກແຜງ, ຊື່ວົງຈອນ, ຄະແນນ 630 A, ແຜນວາດເສັ້ນດ່ຽວ ແລະ ການລະບຸລະຫັດ QR ຢູ່ດ້ານໜ້າ.

3. ຈໍແບັດ DC

ຂ້າງປຸ່ມສະຫຼັບມີໜ້າຈໍແບັດເຕີຣີ DC. ມັນແມ່ນແຫຼ່ງສະແຕນບາຍທີ່ຮັກສາການປົກປ້ອງ, ການຄວບຄຸມແລະການຊີ້ບອກໃຫ້ມີຊີວິດຢູ່ໃນເວລາທີ່ການສະຫນອງຕົ້ນຕໍບໍ່ຢູ່ທີ່ນັ້ນ - ເຊິ່ງແມ່ນເວລາທີ່ແນ່ນອນຂອງວົງຈອນເຫຼົ່ານັ້ນສໍາຄັນທີ່ສຸດ.

ຫນ້າຈໍລວມເອົາພາກສ່ວນການສາກໄຟແລະການແຈກຢາຍກັບທະນາຄານຫມໍ້ໄຟຕົວມັນເອງ, ດັ່ງນັ້ນລະບົບ DC ທັງຫມົດສາມາດກວດສອບໄດ້ຢູ່ໃນສະຖານທີ່ດຽວ. ຢູ່ໃນຮູບຖ່າຍ, ສາຍແບັດ ແລະແຖບດ້ານໜ້າຂອງເຄື່ອງມືນັ່ງຢູ່ໃນຕູ້ດຽວກັນ.

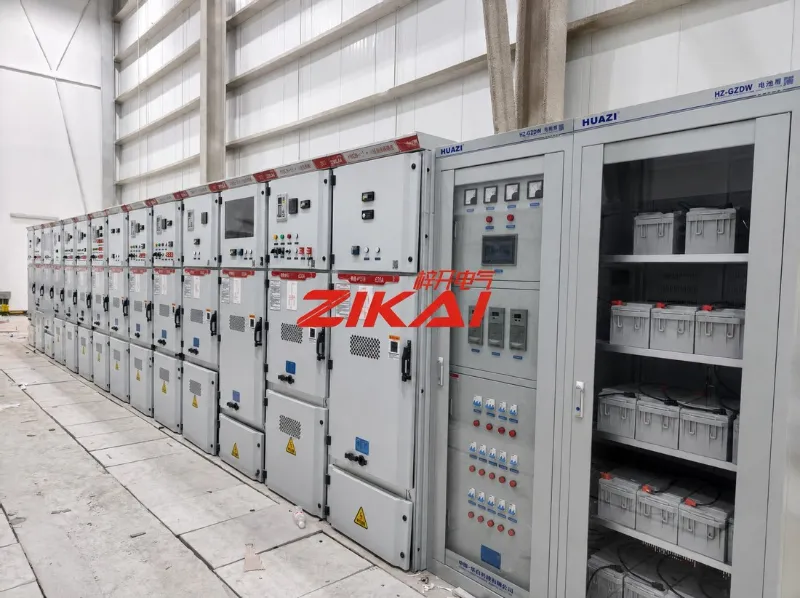

ຮູບທີ 03  ໜ້າຈໍແບັດເຕີລີ DC, ທີ່ມີແຜງດ້ານໜ້າຂອງເຄື່ອງມື ແລະ ໝໍ້ແບດເຕີລີ່ທີ່ຕັ້ງຢູ່ໃນກ່ອງດຽວກັນ.

4. "Commissioning Complete" ຫມາຍຄວາມວ່າແນວໃດ

A commissioning sign-off ແມ່ນບັນຊີລາຍຊື່ຂອງສິ່ງທີ່ໄດ້ເຮັດ. ຂອງພວກເຮົາອ່ານເຊັ່ນນີ້:

• ທຸກວົງຈອນຕິດຕາມ ແລະ ຢືນຢັນຕໍ່ກັບຮູບແຕ້ມ, ແຜງຕາມແຜງ

• ໃຊ້ການຕັ້ງຄ່າການປົກປ້ອງຕາມການອອກແບບ ແລະພິສູດແລ້ວວ່າເຮັດວຽກໄດ້

• ລົດບັນທຸກທີ່ສາມາດຖອນໄດ້ໄດ້ກວດສອບການສອດຄ່ອງ ແລະສາມາດແລກປ່ຽນກັນໄດ້ຕະຫຼອດການແລ່ນ

• ມີການຢັ້ງຢືນຕົວປິດກັ້ນ ແລະ ຄວາມປອດໄພ, ດັ່ງນັ້ນຈຶ່ງບໍ່ມີແຜງໃດສາມາດເຮັດວຽກໄດ້ຕາມລໍາດັບ

• ຕົວຊີ້ບອກ, ການວັດແທກ ແລະສັນຍານເຕືອນໄດ້ຮັບການຢືນຢັນຕໍ່ກັບເງື່ອນໄຂຢູ່ໃນເວັບໄຊ

• ການທົດສອບການສນວນ ແລະ dielectric ຜ່ານກ່ອນການໃຫ້ພະລັງງານ

• ການຕັ້ງປ້າຍກຳກັບ, ແຜນວາດ ແລະສະຖານທີ່ຕົວຈິງທີ່ຕົກລົງກັນ

ບໍ່ມີອັນໃດທີ່ເຫັນໄດ້ໃນຮູບຖ່າຍ. ທັງໝົດຂອງມັນຕັດສິນໃຈວ່າຫ້ອງນັ້ນປະພຶດຕົວແບບທີ່ຮູບແຕ້ມບອກວ່າຈະຫຼືບໍ່.

5. ບັນທຶກສະຖານທີ່

ສອງທັດສະນະຂອງການແລ່ນດຽວກັນ: ຄວາມຍາວເຕັມຂອງສາຍ switchgear, ແລະ aisle ປະຕິບັດງານລະຫວ່າງແຖວ. ເຄື່ອງຫມາຍຊັ້ນ, ການເກັບກູ້ການເຂົ້າເຖິງແລະຕໍາແຫນ່ງຂອງແຕ່ລະກະດານຕໍ່ກັບຕົວເລກຂອງມັນເປັນສ່ວນຫນຶ່ງຂອງສິ່ງທີ່ໄດ້ຮັບການກວດສອບໃນຂັ້ນຕອນນີ້.

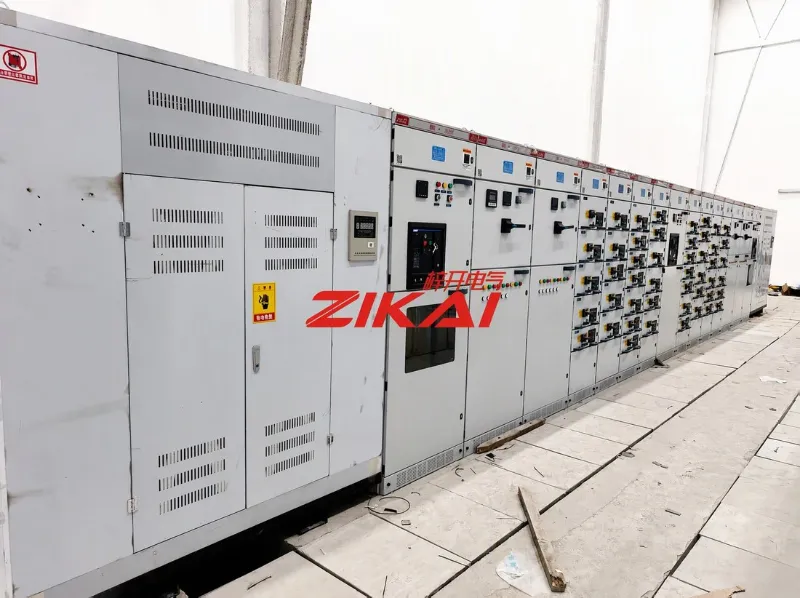

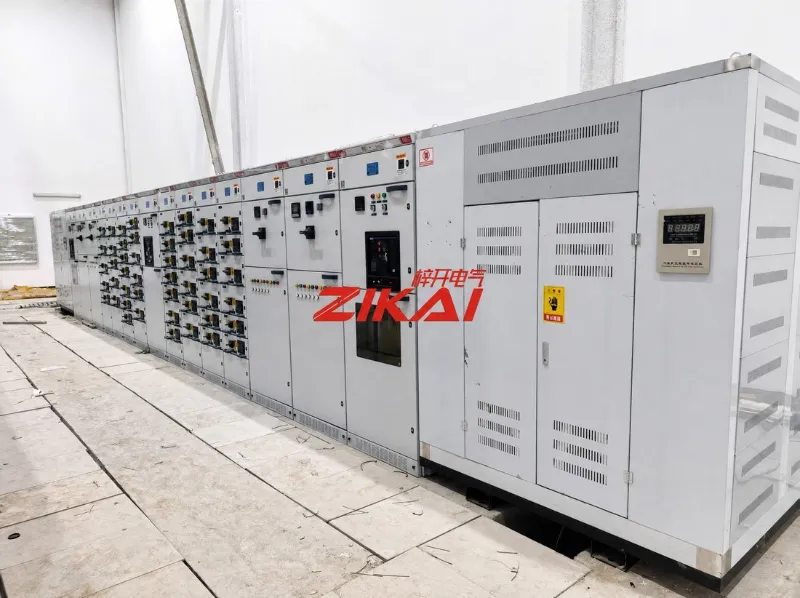

ຮູບທີ 04  ສາຍສະຫຼັບທີ່ເຫັນຕາມລວງຍາວຂອງມັນ, ມີໜ້າກະດານ, ອຸປະກອນປ້ອງກັນ ແລະ ແຖບເຄື່ອງມືຕາມລຳດັບ.

ຮູບທີ 05  ຊ່ອງທາງປະຕິບັດການ. ກະດານດ້ານຫນ້າ, ການຈັດອັນດັບແລະການເຕືອນໄພຄວາມປອດໄພ, ດ້ວຍການເກັບກູ້ການເຂົ້າເຖິງເກັບຮັກສາໄວ້ຢ່າງຈະແຈ້ງຕະຫຼອດການແລ່ນ.

6. ກ່ຽວກັບ Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) ຜະລິດ, retrofits ແລະການບໍລິການຊຸດອຸປະກອນພະລັງງານສໍາເລັດ: switchgear ຂະຫນາດກາງແຮງດັນ, ສະພາແຫ່ງການກະຈາຍແຮງດັນຕ່ໍາ, ສະຖານີຍ່ອຍປະເພດກ່ອງ, breakers ວົງຈອນສູນຍາກາດທີ່ຕິດຢູ່ຂ້າງນອກ, ອຸປະກອນການຊົດເຊີຍ capacitor ແລະອຸປະກອນການແຈກຢາຍທີ່ກ່ຽວຂ້ອງ.

ໂຄງການແມ່ນສົ່ງມາຈາກການສະຫນອງອຸປະກອນໂດຍຜ່ານການຕິດຕັ້ງແລະການມອບຫມາຍ.

ບັນ​ທຶກ​ຂອງ​ບັນ​ນາ​ທິ​ການ — ພຽງ​ແຕ່​ຂໍ້​ເທັດ​ຈິງ​ສະ​ຫນອງ​ໃຫ້​ໄດ້​ຖືກ​ນໍາ​ໃຊ້​: ຊື່​ລູກ​ຄ້າ​, ສະ​ຖານ​ທີ່​ແລະ​ການ​ສໍາ​ເລັດ​ຂອງ​ການ​ມອບ​ຫມາຍ​. ຄໍາອະທິບາຍ KYN28A-12 ແລະການຈັດອັນດັບ 630 A ແມ່ນເອົາມາຈາກເອກະສານອຸດສາຫະກໍາແລະຈາກເຄື່ອງຫມາຍທີ່ຊັດເຈນຢູ່ໃນກະດານ; ບໍ່ໄດ້ລະບຸຈຳນວນແຜງ, ມູນຄ່າໂຄງການ ຫຼືກຳນົດເວລາ. ຄຳບັນຍາຍອະທິບາຍພຽງແຕ່ສິ່ງທີ່ເຫັນໄດ້ໃນແຕ່ລະຮູບ.
