ການວິເຄາະຄວາມແຕກຕ່າງລະຫວ່າງຕົວປ້ອງກັນແຮງດັນເກີນແລະຕົວຈັບຟ້າຜ່າໃນຫຼັກການການເຮັດວຽກແລະຄໍາຮ້ອງສະຫມັກ

ໃນລະບົບໄຟຟ້າແລະອຸປະກອນໄຟຟ້າຕ່າງໆ, overvoltage ແລະການໂຈມຕີຟ້າຜ່າແມ່ນສອງຂອງອັນຕະລາຍຄວາມປອດໄພທົ່ວໄປທີ່ສຸດແລະທໍາລາຍ. ເພື່ອຫຼຸດຜ່ອນຄວາມສ່ຽງເຫຼົ່ານີ້, overvoltage protectors (SPDs) ແລະຜູ້​ຈັບ​ກຸມ​ຟ້າ​ຜ່າ​ປົກກະຕິແລ້ວແມ່ນຕິດຕັ້ງຢູ່ໃນຄໍາຮ້ອງສະຫມັກວິສະວະກໍາ.

ເຖິງແມ່ນວ່າທັງສອງເປັນອຸປະກອນປ້ອງກັນໄຟຟ້າ, ພວກມັນມີຄວາມແຕກຕ່າງກັນຢ່າງຫຼວງຫຼາຍໃນວັດຖຸທີ່ປ້ອງກັນ, ຫຼັກການການເຮັດວຽກ, ແລະສະຖານະການຄໍາຮ້ອງສະຫມັກ, ແລະບໍ່ສາມາດປ່ຽນຫຼືປ່ຽນແທນເຊິ່ງກັນແລະກັນ.

I. Overvoltage Protector: "ເສັ້ນທໍາອິດຂອງການປ້ອງກັນ" ຕໍ່ກັບ overvoltage ລະບົບພາຍໃນ

ເຄື່ອງປ້ອງກັນແຮງດັນເກີນ, ທີ່ເອີ້ນກັນທົ່ວໄປວ່າອຸປະກອນປ້ອງກັນແຮງດັນ (SPDs), ແມ່ນໃຊ້ຕົ້ນຕໍເພື່ອປ້ອງກັນແຮງດັນເກີນທີ່ສ້າງຂຶ້ນພາຍໃນລະບົບໄຟຟ້າ, ເຊັ່ນ:

ການ​ປະ​ຕິ​ບັດ​ການ overvoltage (ເປີດ​, ປິດ​, ການ​ປ່ຽນ​ແປງ​ການ​ໂຫຼດ​ກະ​ທັນ​ຫັນ​)

induced overvoltage

ກະແສໄຟຟ້າແຮງທີ່ເກີດຈາກຟ້າຜ່າ (ຟ້າຜ່າບໍ່ໂດຍກົງ)

ຫຼັກການການເຮັດວຽກ

ເມື່ອແຮງດັນຂອງລະບົບຢູ່ໃນຂອບເຂດປົກກະຕິ, ຕົວປ້ອງກັນ overvoltage ຢູ່ໃນສະພາບທີ່ມີ impedance ສູງແລະເກືອບບໍ່ມີຜົນຕໍ່ການເຮັດວຽກຂອງລະບົບ;

ເມື່ອແຮງດັນສາຍເກີນມູນຄ່າທີ່ອະນຸຍາດທັນທີ, ອົງປະກອບທີ່ບໍ່ແມ່ນເສັ້ນຢູ່ພາຍໃນຕົວປ້ອງກັນໄດ້ດໍາເນີນການຢ່າງໄວວາ, ຫັນ, ການຍຶດ, ຫຼືການດູດຊຶມພະລັງງານທີ່ເກີນ, ດັ່ງນັ້ນການຈໍາກັດແຮງດັນຂອງອຸປະກອນໃນຕອນທ້າຍໄປສູ່ລະດັບທີ່ປອດໄພ.

ອົງປະກອບທີ່ເປັນປະໂຫຍດທົ່ວໄປປະກອບມີ:

varistor oxide ໂລຫະ (MOV)

ທໍ່ລະບາຍອາຍແກັສ (GDT)

Silicon ຄວບຄຸມ rectifier (SCR)

ສະຖານທີ່ຕິດຕັ້ງທົ່ວໄປ

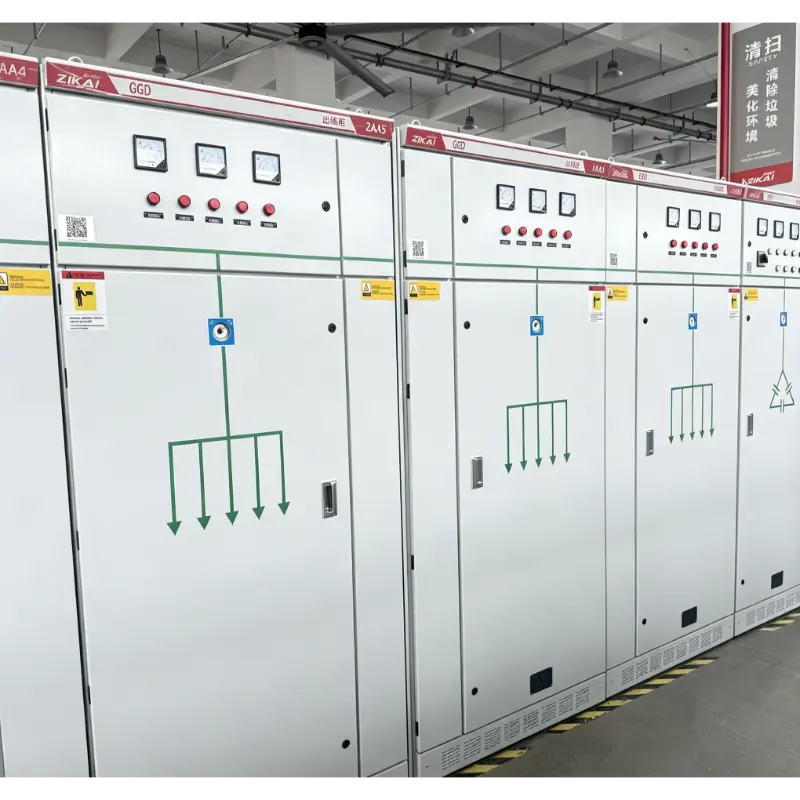

ຕູ້ກະຈາຍພະລັງງານຂາເຂົ້າທ້າຍ

ລະບົບ Busbar

ດ້ານຫນ້າຂອງອຸປະກອນຄວາມແມ່ນຍໍາ (PLC, ເຄື່ອງມື, ອຸປະກອນການສື່ສານ, ແລະອື່ນໆ)

ຫນ້າທີ່ຫຼັກຂອງມັນແມ່ນ: ຫຼຸດຜ່ອນຄວາມກວ້າງຂອງ overvoltage ແລະປ້ອງກັນ insulation ອຸປະກອນແລະອົງປະກອບເອເລັກໂຕຣນິກພາຍໃນ.

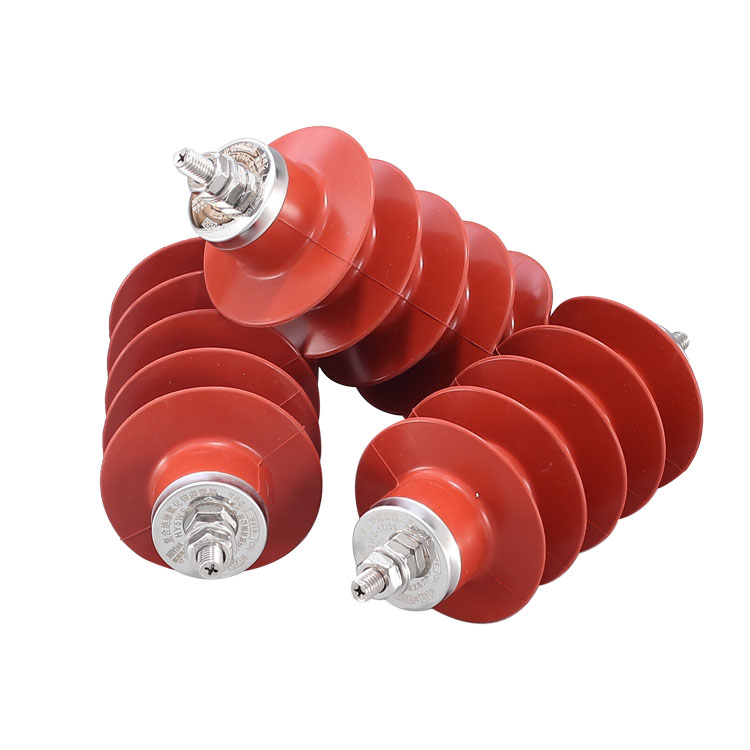

II. ຜູ້ຈັບຟ້າຜ່າ: ການສະຫນອງ "ເສັ້ນທາງສໍາລັບພະລັງງານຟ້າຜ່າ"

ຕົວຈັບຟ້າຜ່າແມ່ນໃຊ້ຕົ້ນຕໍເພື່ອປ້ອງກັນການໂຈມຕີຈາກຟ້າຜ່າໂດຍກົງ ແລະຟ້າຜ່າທີ່ຮຸນແຮງ. ຈຸດສຸມບໍ່ໄດ້ຢູ່ໃນ "ການຈໍາກັດແຮງດັນ", ແຕ່ກ່ຽວກັບການປ່ອຍກະແສໄຟຟ້າຢ່າງໄວວາ.

ຫຼັກການການເຮັດວຽກ

ເມື່ອຟ້າຜ່າໂຈມຕີສາຍສົ່ງ ຫຼື ອາຄານ, ເຄື່ອງຈັບຟ້າຜ່າສາມາດສ້າງເປັນຊ່ອງທາງຄວາມຕ້ານທານຕໍ່າໃນເວລາອັນສັ້ນ, ຫັນເອົາພະລັງງານຟ້າຜ່າຂະໜາດໃຫຍ່ມາສູ່ພື້ນດິນໂດຍກົງ, ປ້ອງກັນບໍ່ໃຫ້ກະແສຟ້າຜ່າຜ່ານຮ່າງກາຍອຸປະກອນ ຫຼື ໂຄງສ້າງອາຄານ, ໂດຍວິທີນີ້ ການຫຼຸດຜ່ອນ:

ການ​ລະ​ອຽດ​ອຸ​ປະ​ກອນ​

ຄວາມເສຍຫາຍຂອງສນວນ

ສ່ຽງໄຟຊັອດຕໍ່ບຸກຄະລາກອນ

ພາຍໃຕ້ບໍ່ມີການໂຈມຕີຟ້າຜ່າຫຼືສະພາບການເຮັດວຽກປົກກະຕິ, ຕົວຈັບຟ້າຜ່າໂດຍພື້ນຖານແລ້ວບໍ່ໄດ້ເຂົ້າຮ່ວມໃນການດໍາເນີນງານຂອງລະບົບ.

 ປະເພດທົ່ວໄປ

ເຄື່ອງຈັບຈັບຟ້າຜ່າແບບປັກໝຸດ

ຕົວຈັບຕົວຈັບແຮງດັນອົກຊີ (ປະເພດທີ່ບໍ່ມີຊ່ອງຫວ່າງ)

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ສາຍສົ່ງແລະການແຜ່ກະຈາຍ

ສະຖານີຍ່ອຍ

ການກໍ່ສ້າງລະບົບປ້ອງກັນຟ້າຜ່າ

ອຸປະກອນໄຟຟ້ານອກ

ຜູ້ຈັບຟ້າຜ່າເນັ້ນໃສ່ການປົກປ້ອງຈາກການໂຈມຕີຂອງຟ້າຜ່າໂດຍກົງແລະການກະຈາຍພະລັງງານ, ແທນທີ່ຈະຄວບຄຸມແຮງດັນທີ່ຊັດເຈນ.

ການປຽບທຽບລະຫວ່າງຕົວປ້ອງກັນແຮງດັນເກີນ ແລະຕົວຈັບຟ້າຜ່າ

IV. ວິທີການເລືອກທີ່ຖືກຕ້ອງໃນການປະຕິບັດວິສະວະກໍາ

ໃນວິສະວະກໍາພາກປະຕິບັດ, ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າແລະຕົວຈັບຟ້າຜ່າແມ່ນມັກຈະຖືກນໍາໃຊ້ໃນການປະສົມປະສານແທນທີ່ຈະເປັນທາງເລືອກ / ຫຼືທາງເລືອກ:

ຟ້າຜ່າຈັບ: ຮັບ​ຜິດ​ຊອບ​ສໍາ​ລັບ "ຕັນ​ແລະ​ບັງ​ຄັບ​ຟ້າ​ຜ່າ​"

ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າ: ຮັບຜິດຊອບສໍາລັບ "ຫຼຸດຜ່ອນການກະດ້າງທີ່ຕົກຄ້າງແລະປົກປ້ອງອຸປະກອນທີ່ລະອຽດອ່ອນ"

ພຽງແຕ່ການສ້າງລະບົບປ້ອງກັນຊັ້ນນໍາເທົ່ານັ້ນ, ຄວາມປອດໄພແລະຄວາມຫມັ້ນຄົງຂອງລະບົບໄຟຟ້າໄດ້ຮັບການປັບປຸງຢ່າງແທ້ຈິງພາຍໃຕ້ຄວາມສ່ຽງສອງເທົ່າຂອງການໂຈມຕີຟ້າຜ່າແລະ overvoltage ຂອງລະບົບ.
